AutoPIPE Vessel提供全自動化的工作流,內置針對壓力容器、換熱器、儲罐和空冷器等全球設計規范及荷載要求。能夠實現更高的生產效率、更安全的設計、更經濟有效的制造以及更好的團隊項目協作。能夠在數分鐘內完成壓力容器設計優化,創建有完整細節的2D和3D設計圖紙,并生成詳細成本估算。
AutoPIPE Vessel除了全面支持中國GB 150壓力容器規范外,還支持美國、英國、巴西、加拿大、歐洲、法國、德國、印度、俄羅斯、西班牙、葡萄牙、土耳其等國家及一些國際規范和特殊分析方法。
材料數據庫和組件庫
AutoPIPE Vessel 包含全面、可擴展的材料特性庫和管道組件及結構組件,其中包括壓力容器、煙囪、管殼式熱交換器、空氣冷卻器、儲罐、法蘭和支架。材料庫包括溫度相關特性和規范相關容許值。AutoPIPE Vessel 提供的組件庫適用于中國、美國、巴西、英國、歐洲、法國、德國、印度、俄羅斯、西班牙和葡萄牙標準。

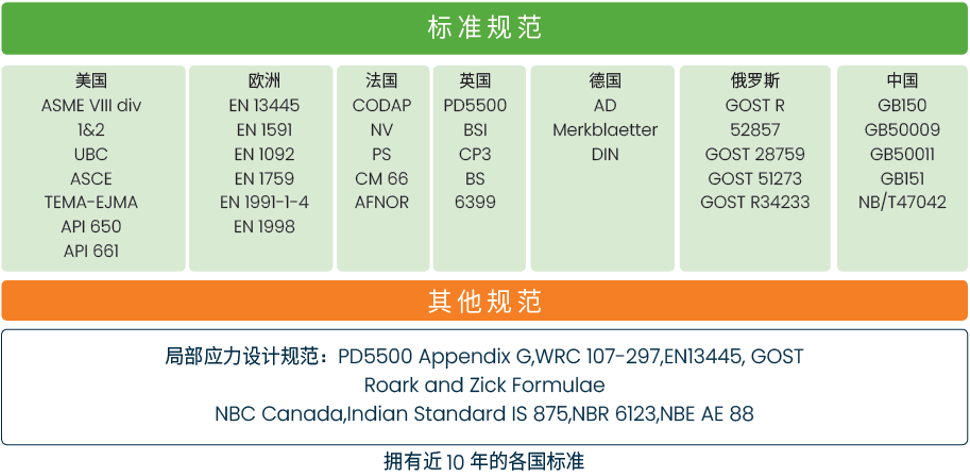

標準規范
AutoPIPE Vessel 支持包含GB 在內的多種最新規范,并生成相應的計算書。

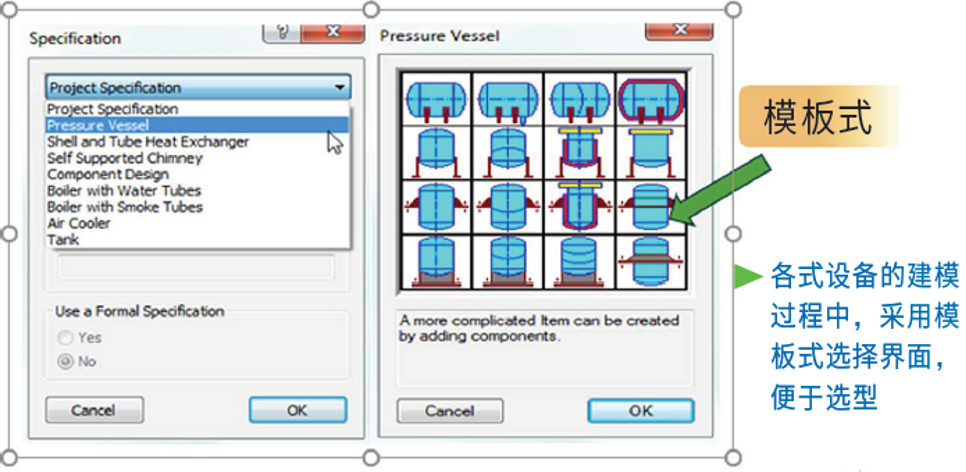

用戶界面
建模方式

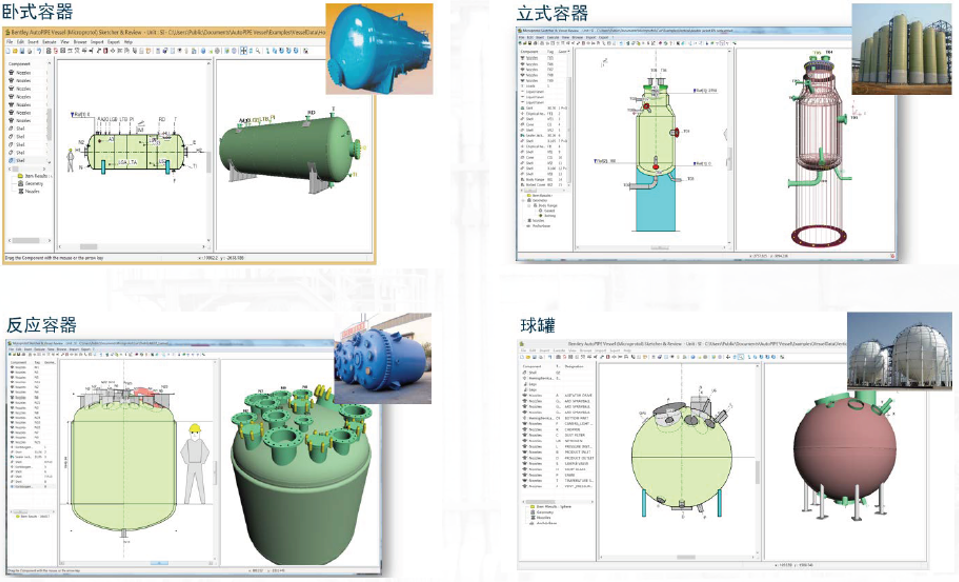

AutoPIPE Vessel 可以創建壓力容器模型。包括:臥式、立式壓力容器,反應釜,夾套容器和鍋爐。

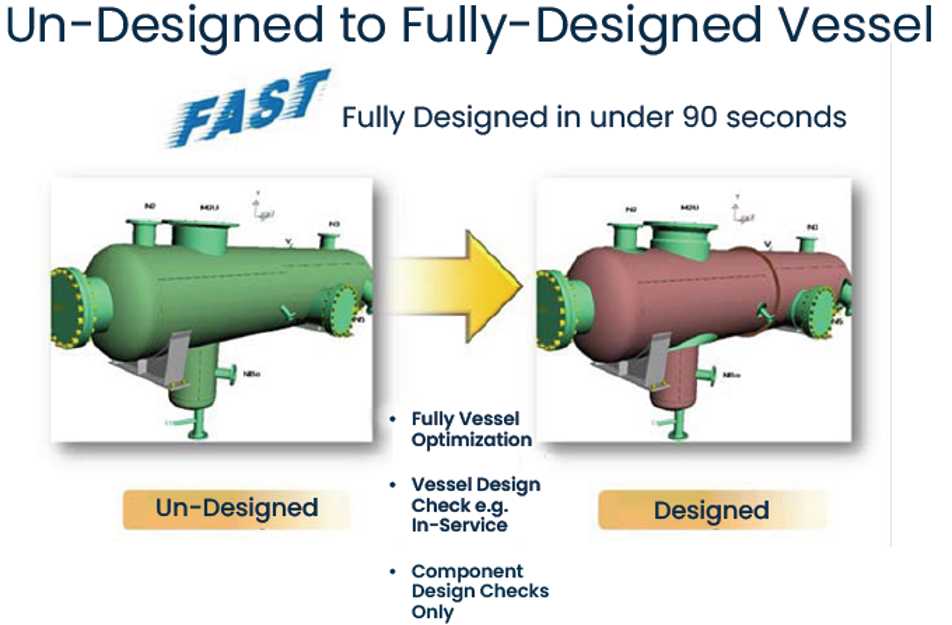

快速、完整的容器設計優化

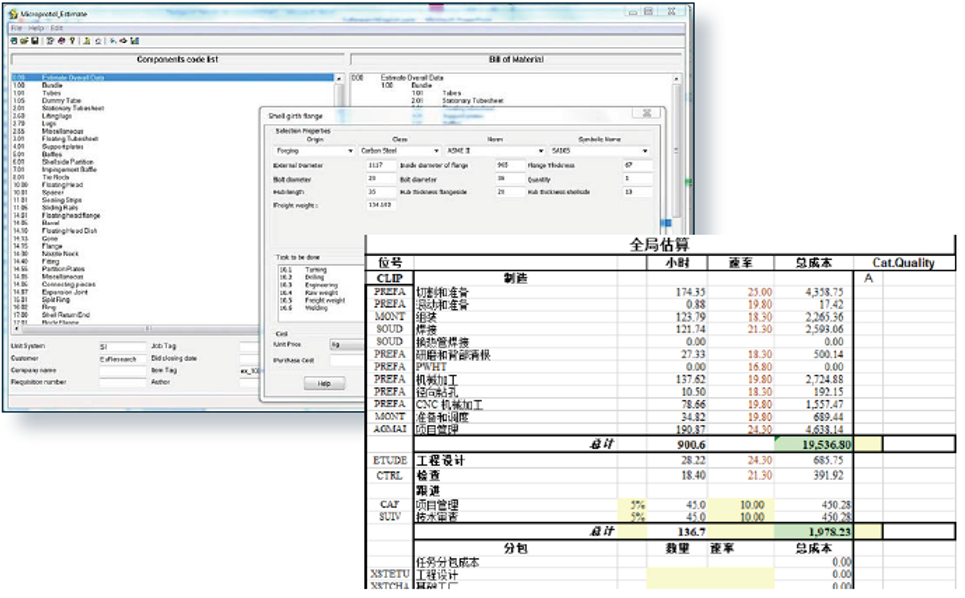

成本估算
利用成本估算模塊,可快速創建材料清單,從而計算制造時間、材料成本和容器成本。

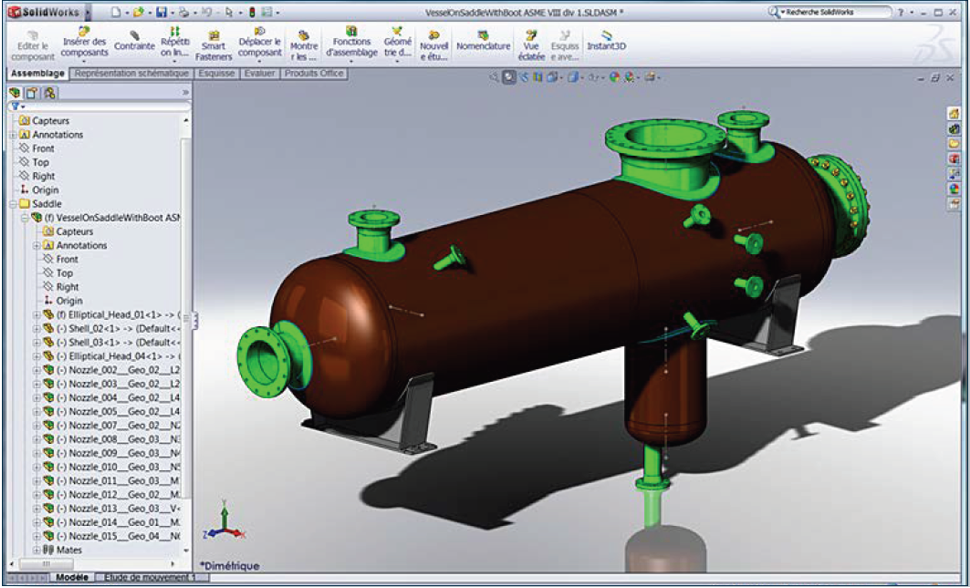

CAD 接口
AutoPIPE Vessel 可從 Bentley AutoPLANT 和 Intergraph PDS 工廠設計系統導入CAD 模型。AutoPIPE Vessel 可將模型導回 AutoPLANT,或將 DXF 格式的模型導出到 AutoCAD 或 MicroStation 中。通過在 CAD 和AutoPIPE Vessel 之間導入和導出模型,可節省模型創建和檢查 工時,并防止出現與手動輸入相關的錯誤。

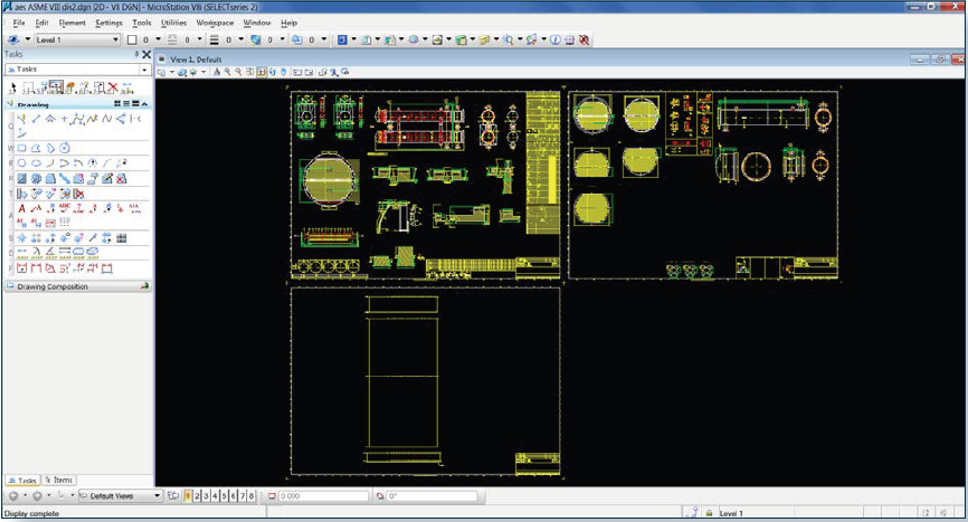

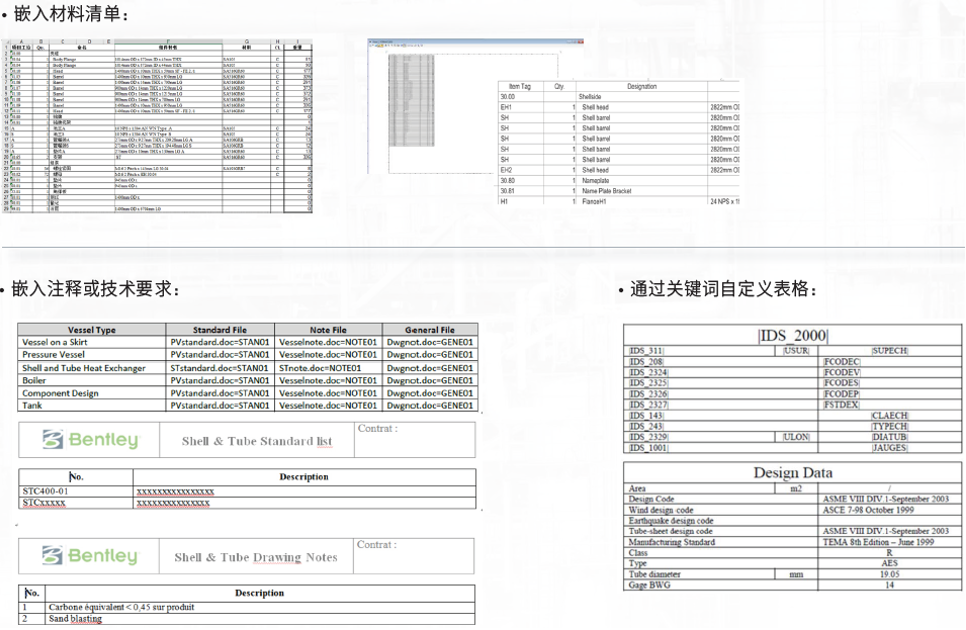

自動出圖
AutoPIPE Vessel 中,所有可建模的設備類型都可以自動生成工程圖,圖中顯示設備相關尺寸標注和設計參數、設計標準、設備材料和焊接要求。
AutoPIPE Vessel 中,所有設備零件都可以自動生成零件圖。包括設備管口,支架,加強件,填料支架,換熱器管板,折流板等零件。包括零件尺寸以及制造所需的技術要求。

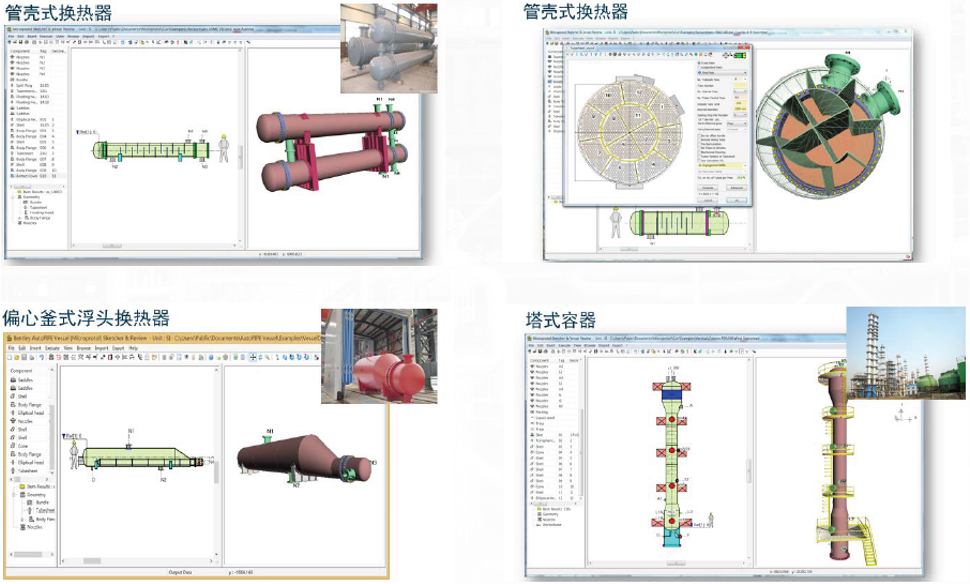

設計案例
萬博瑞升(天津)科技有限公司作為BENTLEY公司的合作伙伴,負責AutoPIPE Vessel的推廣、技術支持和銷售,分享AutoPIPE Vessel在石油化工行業的應用,有關AutoPIPE Vessel軟件的詳細介紹、技術咨詢及項目合作請聯系:13722622460,info@pipevibration.com。
